产品概述： 近年来随着科技的进步，无人驾驶技术也在不断提高，国际自动机工程师学会关于智能驾驶根据等级分类划分为以下几个阶段：
其中雷达为无人驾驶提供了全方位的防护：辅助警告、盲点检测、变道辅助、后向警告。对此，各个厂家对于毫米波雷达的检测成为了必备的课题。秉质科技在毫米波雷达测试领域具有丰富的经验以及成熟的系统方案，不管是研发测试还是生产测试，该系统都可以切实而高效的测试所需要的数据。

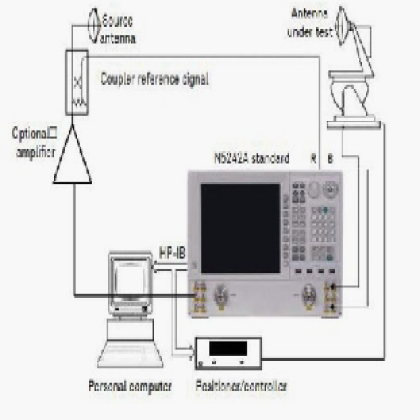

测试系统一览表： ●雷达发射端测试（主要24G/77G两个频段） 使用频谱分析仪/信号分析仪（覆盖3Hz~50GHz，60GHz-90GHz频段）、暗室、转台、导轨、雷达分析软件及相关配件等进行优越组合的测试系统。测试DUT的微波信号功率（最大功率30dBm），频率模板、杂散，相位噪声，频率稳定度，调制质量等。 77GHz雷达测试时，需要扩频模块进行下变频来使用，本振信号由信号分析仪提供，变到中频后给示波器来解调，解调带宽2G。 转台根据实际需求，为手动、自动或手自结合的转动方式，0～360°连续旋转。 ●毫米波雷达的信号产生方案（9KHz-31MHz） 采用任意波形发生器、模拟信号发生器、毫米波扩展模块组合式的方案： 可产生24G/77G/79G的雷达信号； 仅支持调频信号的频率扩展，也可选 用VDI上变频加本振的方案，支持调相、调幅信号的变频； 利用软件可产生各种复杂信 号、干扰信号或回波基带信号 ●毫米波雷达收发前端测试 用网络分析仪，频率高达110GHz，完成覆盖24GHz/77GHz/79GHz的测试、配套测试线缆，匹配相应接口，测试其S参数、增益压缩测试、放大器噪声系数测试等。 该项目测试通常是测试毫米波天线的各项参数指标，系统采用远场方式搭建，系统由网络分析仪、暗室、高精度天线转台、PC和测试软件、相关测试附件组成。通过秉质科技的软件实现24G天线测试方案，通过频率扩展可 支持77G/79G天线测试：天线驻波、增益、方向图、波束宽度等测试；可扩展做RCS测试；收发通道隔离度测试、S参数、Smith圆图。 测试端搭建框架如图：
●天线端口电压测试系统 CISPR13规定的、使用频谱分析仪、接收机测试有同轴天线端口的AV设备的骚扰功率、电平。 ●场地衰弱测试系统 对应3天线法或者ANSI63.4为基准的归一化场地衰减（NSA） 为了测试场地衰减，使用喇叭天线进行半自动测试、使用宽带天线进行自动测试的系统。 ●SVSWR法测试系统 为了实施GHz场地评估的SVSWR法的系统。使用专用的发射天线定位器，可以进行高再现性的测试。 ●辐射杂散测试系统 手机、WLAN等电磁波辐射设备的辐射杂散测试系统。可以对应3GPP、ETSI标准的实效辐射功率测试、杂散测试。 ●天线罩材料测试 采用Keysight P系列网络分析仪、波纹圆波导夹具、N1500A测试软件及相关测试附件组成。利用传输线法测得S11，S21；测试77/79G天线罩等效介电参数、 损耗参数的测试；PCB板材料的等效介电参数。 测试端搭建框架如图：
●汽车总线的测试 毫米波雷达收发的信息都是通过汽车总线的协议传输到汽车中控系统，这些信号通过示波器+选配总线功能选件，解析示波器汽车各种串行总线测试，如： – I2C、SPI、 UART、CAN、CAN FD、CXPI、SENT、LIN、 FlexRay、BroadR-Reach 和 MOST – 具备串行协议分析和解码功能 – 总线协议一致性测试 – 在极限温度下，配合合适的探头可以执行调试、 表征、验证和可靠性测试 – 可以测试毫米波雷达总线数据和IQ信号。 测试端搭建框架如图：
测试标准： – ETSI（European Telecommunications Standards Institute欧洲电信标准化协会） • 由欧共体批准成立的服务于电信业的非营利性的电信标准组织； • 目前有来自62个国家的700名成员，涉及电信行政管理机构、国家标准化组织、网络运营商、设备制造商、专用网业务提供者、用户研究机构等； – EN320 264和EN303 396 • 都是针对76-77GHz SRR雷达的测试标准； • E320 264是EN303 396在2017年的进一步补充，两者重复内容以E320 264为准； • E320 264在发射带内功率和带外杂散功率重新做了界定； – ISO, FCC, ITU, CISPR同样也有相应的标准规定和要求。 |
